    单相重合闸安装指南
    来源:吉普佳  浏览次数:403 日期:2017-09-18 10:23

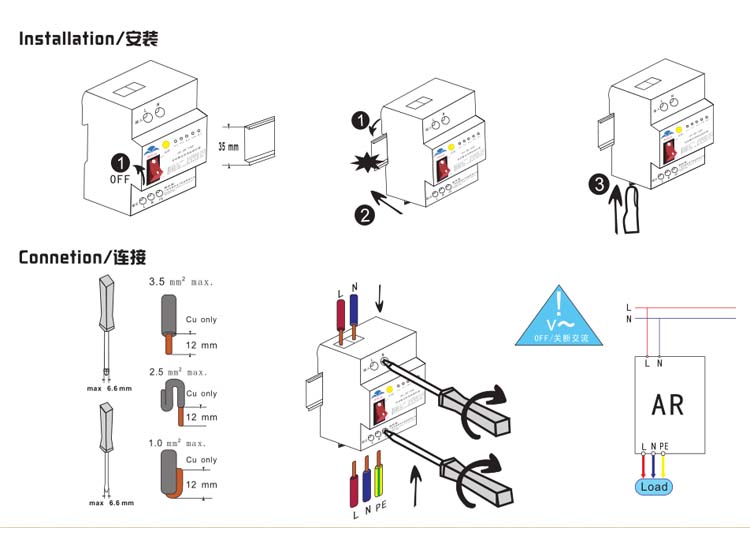

    1.1  将本开关安装于墙壁上或主机箱内,避免直接雨淋、日晒;

    1.2  将保护器接线端子一端朝下安装,避免雨水滴入接线端子内;

    1.3  分清市电AC 220V的零线和火线,并且接入到保护器的电源输入端;

    1.4  保护器的电源输出连接到负载设备的电源输入端;

    1.5  如果合上电源10秒后。红色指示灯亮,表明线路有相应故障,关断开关10秒后,再合上,如果仍不能合闸送电,表明线路中漏电电流超过规定值,或线路存在过流短路现象,应关断所有负载,马上查明原因,排除故障,方可送电;

    1.6  本保护器可代替现有漏电开关及断路器,安装时,应卸掉已安装的漏电保护开关;

    1.7  按产品面板标识接入单相220V电源,用电设备供线路及接地线,特别注意输入与输出端不能接反;

    1.8  本开关输出到用电设备的线路必须是专线专用,不论是火线还是零线,都不能与其它供电线路相连接,避免与其它开关交叉供电。



    维护说明



    2.1   将本开关安装于墙壁上或主机箱内,避免直接雨淋、日晒;

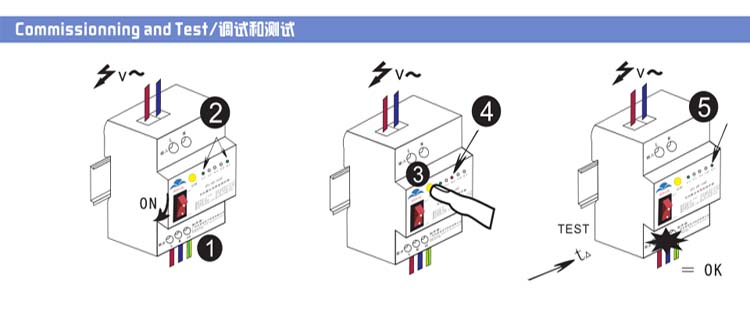

    2.2   应当定期进行漏电保护功能的自检,在闭合通电状态下按试验按钮一次以检查设备运行是否正常;

    2.3   在出现连续三次自动重合闸不成功后,应检查用电设备及线路,排除故障后再进行合闸供电;

    2.4  本自动重合闸漏电保护开关在运输、保管和使用中,均不得受雨雪侵袭,应尽量避免日晒,严禁湿手操作;

    2.5  对同时接触被保护电路两线所引起的人身触电险,不能进行保护;进行动作特性试验时,应使用经国家有关部门检验合格的专用测试仪器,严禁对火线对地线短路的方法来试验装置,以免造成人身触电危险

    注意事项:

    1、安装、维护与保养时,应具有专业资格的人员操作,并仔细阅读产品说明书;

    2、将本设备安装于墙壁上或主机箱内、避免直接雨淋、日晒;

    3、安装后应先确认线路安装正确、牢固,输出端未短路方可通电;

    4、设备具有对地漏电保护功能,火线与零线间漏电不保护;

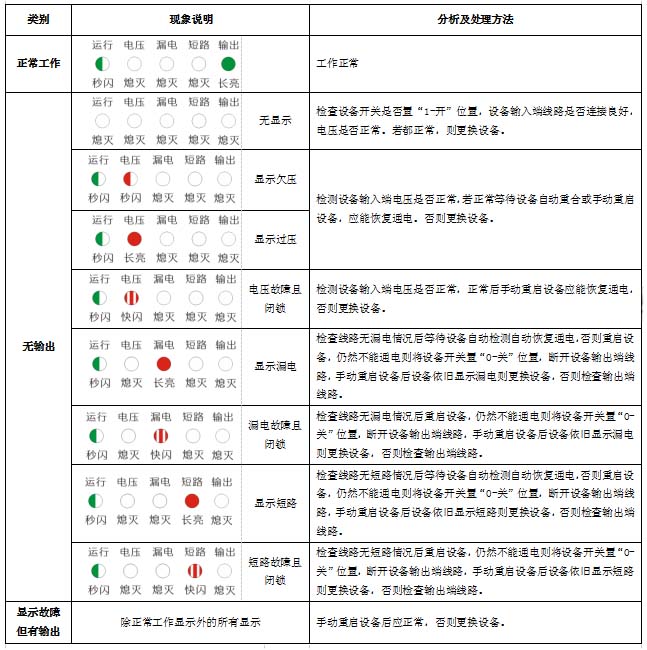

    5、设备正常运行后出现故障应对照上表进行故障处理;

    6、维护线路和排查故障时应先关断本设备,确认无输出电压后再进行维护作业,确认无维护人员和其他人员接触线路,才可启动本产品。
