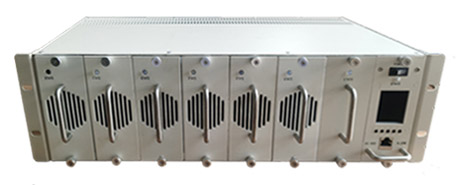

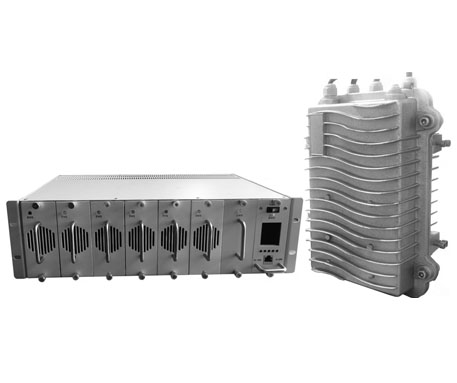

2.1 -48Vdc输入型DC380V直流远供电源系统局端设备

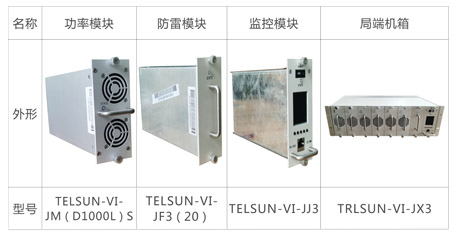

每台局端设备由功率模块、防雷模块、监控模块、局端机箱组成

2.1.2 基本参数：

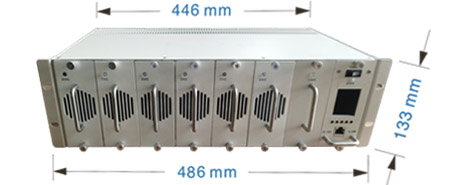

2.1.2.1 外观尺寸：19英寸3U机箱

2.1.2.2 输入电压：40～60Vdc

2.1.2.3 输出电压：200～400Vdc

2.1.2.4 输出功率：

功率模块输出功率1000W

单机最大输出功率6000W（每台局端设备最多可插入6个功率模块）

并机最大输出功率24000W（最多可4台并机）

2.1.2.5 转换效率：93%

2.1.2.6 均流度：≦5%Iout

2.1.2.7 散热方式：智能风冷

2.1.2.8 安装方式：嵌入式或壁挂式

2.1.2.9 通信方式：RS-485

2.1.2.10 工作温度：-20～45℃

2.1.2.11 储存温度：-40～70℃

2.1.2.12 防雷等级：20KA

2.1.3  保护特性：

2.1.4.1 使用独立的监控模块，监控模块支持热插拔。系统启动时无监控模块，系统以默认参数运行；系统运行中监控模块退出或故障，系统以监控模块退出前参数运行。

2.1.4.2 监控模块自带LCD显示器，监控模块可以连接PC端控制软件。

2.1.4.3 监控模块具有以下功能：

（1） 设置输出电压(220～380Vdc)

（2） 设置系统输出过流保护值(1～65A)

（3） 设置蜂鸣器开启、关闭

（4） 设置开路保护功能开启、关闭

（5） 设置绝缘下降功能开启、关闭

（6） 设置电力线搭接保护功能开启、关闭

（7） 设置功率模块开启、关闭

（8） 设置系统输出开启、关闭

（9） 显示系统输出电压、电流

（10） 显示系统输入电压

（11） 显示各功率模块输出电压、电流

（12） 显示各功率模块、防雷模块工作状态

（13） 与上位机（PC端监控软件）通信

（14） 配置输入过压欠压保护点（具体参数见上表）

                       （15）设置监控模块ID（1-255）

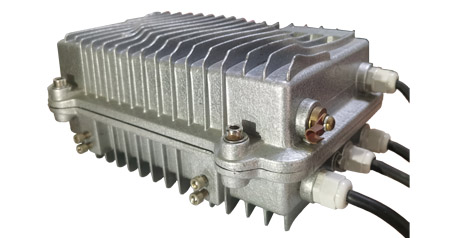

2.2     54Vdc输出型DC380V直流远供电源系统远端设备

2.2.1 型号：TELSUN-VI-YD（H-L1000E）

2.2.2 基本参数：

2.2.2.1 外观尺寸：289mm×217mm×127mm

2.2.2.2 输入电压：220Vdc～410Vdc

2.2.2.3 输出电压：54Vdc

2.2.2.4 输出功率：1000W

2.2.2.5 转换效率：大于92%

2.2.2.6 散热方式：自然冷却

2.2.2.7 安装方式：抱箍式、挂杆式、挂墙式、嵌入式

2.2.2.8 工作温度：-40℃～65℃

2.2.2.9 储存温度：-40℃～70℃

2.2.2.10 防护等级：IP65

2.2.3 保护特性：

3.  系统特点

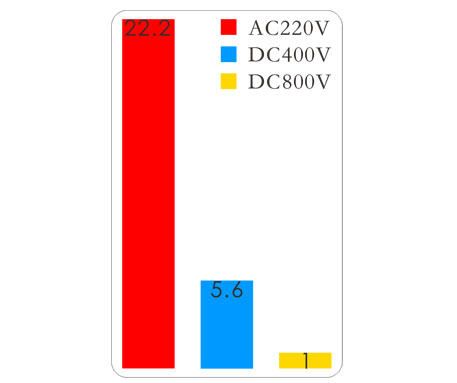

（1）在同等传数距离，同等负荷功率的情况下，AC220V交流拉远、DC380V直流远供和DC800V直流远供三种供电方式下，传输电缆线径的比较如下：

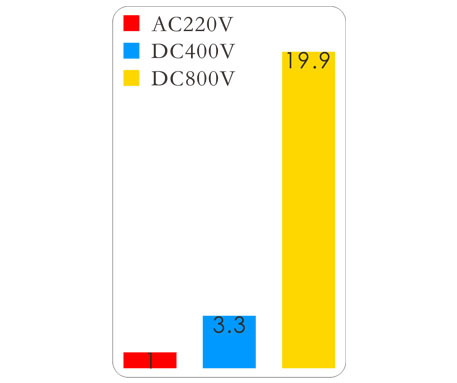

（2）在同等距离，同等线径电缆的情况下，AC220V交流拉远、DC380V直流远供和DC800V直流远供三种供电方式下，传输功率的比较如下：

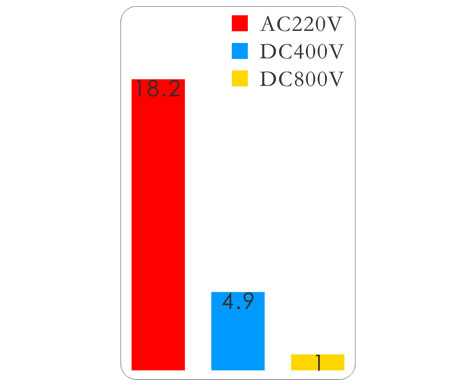

（3）在同等负荷功率，同等线径电缆，同等传输距离的情况下，AC220V交流拉远、DC380V直流远供和DC800V直流远供三种供电方式下，电缆损耗的比较如下：

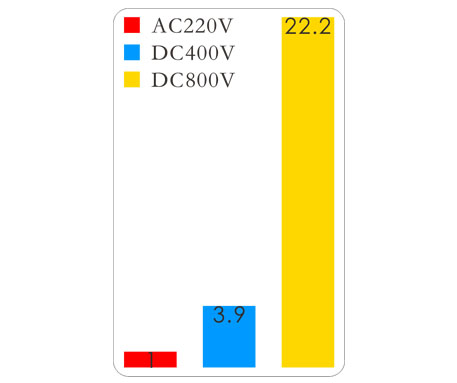

（4）在同等负荷功率，同等线径电缆的情况下，AC220V交流拉远、DC380V直流远供和DC800V直流远供三种供电方式下，传输距离的比较如下：

4G/5G基站供电、城市安防系统、室外监控系统、边境监控、充电桩等行业。
