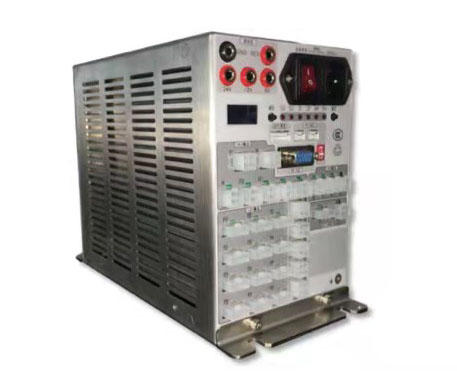

600W AFC专用智能电源

品牌:吉普佳

型号:600W

产品尺寸:120*180*250mm

    工作原理

    1.1 电源管理单元所有连接端口接好后,打开交流开关,交流电经防雷电路、EMC电路、防浪涌电路、整流电路、功率因数校正电路(PFC)、供电电路给电源内部供电;

    1.2 CPU控制电路供电正常后,先初始化,再检测交流采样电路,交流电正常后,再通过每路输出通断控制电路依次打开每路的DC/DC变换电路(依次打开ECU输出、24V输出、12V输出、5V输出),从而得到稳定的直流电压,面板上的运行指示灯点亮;

    1.3 每路输出正常后,面板上对应的指示灯也相应点亮,同时每路输出电压电流经每路输出电压电流采样电路给到CPU控制电路,再经OLED屏显示出来;

    1.4 电源管理单元的远程控制与查询等通信功能将在后面作介绍。


    2.1 主要特性

    2.1 多路输出;

    2.2 具备完善的保护功能;

    2.3 具备固件更新扩展功能;

    2.4 具备人工按键复位重启功能;

    2.5 每路输出电压均支持独立的测试功能;

    2.6 每路输出均支持独立的通断控制功能;

    2.7 每路输出具有声光告警和OLED显示功能;

    2.8 能监测各路输出电压、电流、故障信息等;

    2.9 采用标准的RS232和RS485通信;

    2.10 采用标准化、通用化设计和CPU智能控制;

    2.11 兼容性强(ECU输出电压可选、安装方式可选);

    2.12 高品质、高效率、高可靠性;

    2.13 无噪音、无污染、防潮处理、自然冷却;

    2.14 体积小、外形美观,操作简单,安装、维护简便。


    2.2 保护特性


    项目

    备注

    输入过压保护

    自恢复

    输入低压保护

    自恢复

    输出过流保护

    连续三次检测过流后,自锁,需人工恢复,连续三次内,自恢复

    输出过压保护

    自锁,需人工恢复

    输出短路保护

    连续三次检测过流后,自锁,需人工恢复,连续三次内,自恢复

    系统过热(过温)保护

    自恢复
